Eine echte Evolution: 100 Jahre Laststufenschalter

Wie jede erfolgreiche Technologie hat sich auch der Laststufenschalter nicht linear entwickelt. Über Jahrzehnte hinweg entstanden neue Bauprinzipien, Materialien und Anwendungsklassen – parallel, verzweigt und immer wieder neu kombiniert. Diese Evolution erzählt die Geschichte eines technischen Systems, das sich stetig an veränderte Energie‑, Netz‑ und Marktanforderungen angepasst hat – bis hin zur integrierten Vakuum‑Ära von heute.

  • Evolution
    • Jahreszahl
      • 1933 – 1977
      • 1978 – 1999
      • 2000 – 2026
    • Netze
      • Höchstspannungsnetze
      • Hochspannungsnetze
      • Verteil- und Ortsnetze
    • Löschmittel
      • Öl
      • Vakuum
      • Trocken
    • Schalter
      • Lastumschalter
      • Lastwähler
    • Isolierung
      • Hartpapier
      • GFK
  • Auswahl aufheben
Zurück zur Übersicht
  • 1978 – 1999
  • Höchstspannungsnetze
  • Hochspannungsnetze
  • Öl
  • Lastwähler
  • GFK
1979

Anpassung durch Vereinfachung

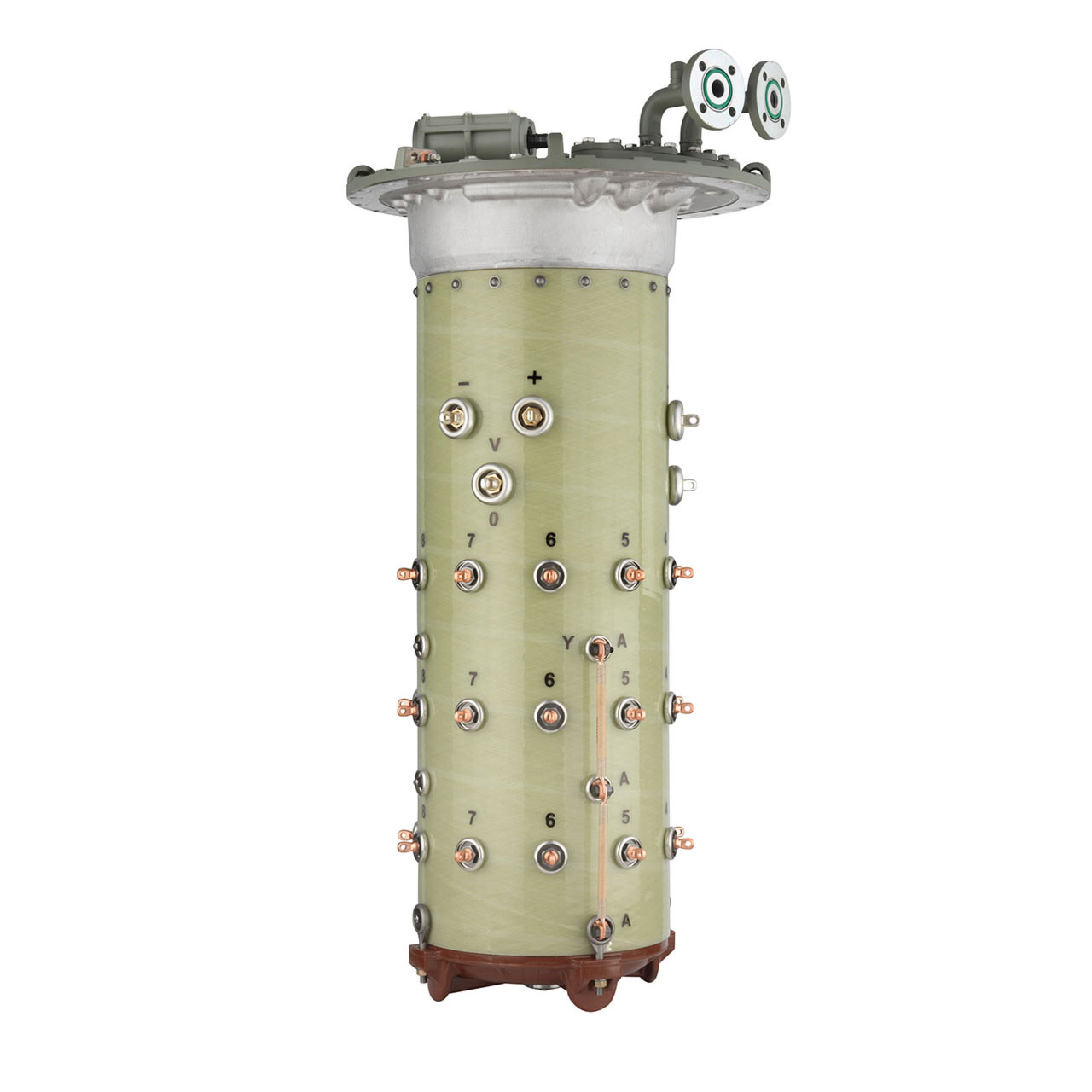

Typ V und H

Der Lastwähler kehrt in optimierter Form zurück – kompakt, serienfähig und angepasst an regionale Anforderungen weltweit.

Typ C und B wurden durch Typ V ersetzt. MR entwickelte Typ V ebenfalls für die Serien­produktion. Sein Design war zur Zeit der Einführung bemerkenswert ungewöhnlich: Sowohl das Ölgefäß als auch die Antriebswelle bestanden aus glasfaser­verstärkten Verbund­werkstoffen.

Das Grundkonzept der Verbund­werkstoffe stammte vom Typ M. Wie dieser wurde auch Typ V ein Markterfolg und vielfach kopiert.

Aufgrund der kompakten Bauweise war die Hochspannungs­isolierung jedoch nur für Dreieck­schaltungen bis Um = 72,5 kV möglich. In Brasilien und anderen südamerikanischen Ländern bestand jedoch Bedarf an OLTCs für Dreieck­schaltungen bis 145 kV. Die Antwort war Typ H – basierend auf Typ V, aber mit vergrößerten Isolationsabständen.
